Eagleで書いた回路図パターンをFusionPCBに発注する

皆さんのサイトを参考にさせていただいていたのですが、FusionPCB…と
いうよりは実際にはSeeed Studio Bazaarのページになってからの説明が
見あたらなかったので、今回GVC用の基板(Rev.2)を注文するついでに、
画面をキャプチャしておきましたので参考にされてください。

0.前準備

Eagleでガーバーデータを作成する方法は色々な方が説明されているので
あえてここでは書きません。ただ、自分は今回の作成でちょっとはまった
ことがありました。

というのは、Eagleが前回の発注時は6.4.0だったのですが、今回は6.5.0
になっていて、必要なファイル(.camとか)を6.5.0の方にもおいてProcess
Job をぽちっとしたら「No layer active!」とか怒られてしまいました。

最初はバージョンの違い?とか思って右往左往したのですが、よく見たら
Top LaylerタブでLayerが一つも選ばれていない状態になっていました。
たぶん何かポチポチてけとーに触ってしまっていたからかもしれませんが
知らないエラーは心臓に悪いです。

で、カーバーデータ(現在は10ファイルできますね)をZIPにまとめておいて
以下のオーダー作業に進みます。

※FusionPCBからご連絡いただきました!! 2020.08.19

実は2017年に弊社は日本ユーザーに向けて、JPドメイン【https://www.fusionpcb.jp/】開設することになりました。英語版サイトと全て機能が同じのうえで、日本版サイトしかない多種の機能も搭載されています。
#お知らせ枠、各種伝票発行など、

ご検討いただければ幸いです。

だそうでーす。

1.Seeed Studio BazaarのFusionPCBのページにアクセス

http://www.seeedstudio.com/service/index.php?r=site/pcbService

にアクセスをしますと、以下のようにどんな基板をオーダーするのか?と
いう情報を入力します。

FusionPCB-001

ちなみに自分は春(2013.04.18)と同様に

> Layer 1
> PCB Thickness 1.6mm
> PCB Dimension 5cm Max*10cm Max
> PCB Color Green
> Surface Finish Hasl
> E-Test 100% E-test(Free)
> PCB Qty. 20

として、20枚注文しました。

2.まとめておいたガーバーデータ(ZIP)をアップロード

FusionPCB-002

真ん中あたりに「Select your Gerber File(only zip, rar accepted)」と
あるので、ここをポチってまとめておいたガーバーデータZIPを選択します

3.値段の確認

FusionPCB-003

「I also need」はチェックしなくてもOK。

ちなみに自分は1 layerですが、2 layerでも値段は変わらなかったみたい…
今後は無理くり片面にしなくてもいいかな?

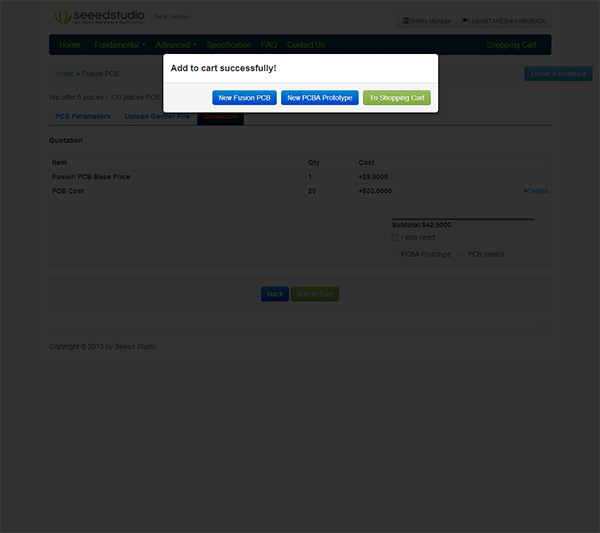

4.注文(Add to cart)したら、こんな感じ

FusionPCB-004

他にも基板データを追加しないので、自分は「To Shopping Cart」をポチっ

5.Seeedの画面に移行

すでにアカウントを作ってある人はログインしましょう。
作っていない人は「Your Account」をポチって「Register」しましょう。

FusionPCB-005

ログインして、特に他に買うものが無ければ「Go To Check Out」をポチっ

6.発送先と発送方法の確認

あらかじめ登録しておけば、こんな感じで簡単に発送先が選択できます。

FusionPCB-006

ちなみに前回はEMSにしましたが、今回はちょっと高いFedexにしてみます。
EMSは郵便屋さんが持ってきましたが、Fedexは誰が持ってくるのかな?
ふつーにFedexかな?

7.お支払い方法の確認

FusionPCB-007

クーポンとか持っている人は入力してください。

「Payment Method」でPaypalにするか、クレジットカードにするかを選択します。

8.発注確認

FusionPCB-008

最後の確認です。ちなみに前回よりもEMSも値上がりしていましたので、
6ドル少々高くなりました。まぁそれでも69.44ドルなんですけどね。:-P

これでOKなら「Confirm Order」をポチっとします。

ちなみに自分は支払い方法をPaypalにしましたので、このあとPaypalの
ページに移行しました。

9.発注完了

FusionPCB-010

発注が完了すると、前回の発注時にもありました「おいらがんばる!!」
というメッセージとともに「以下の件に関して最新情報を受け取る?」と
いうチェックがありますので、華麗にスルーします。

10.メールでもお知らせ

発注が完了しますと、以下のようなメールが届きます。

Order Confirmation from Seeed Studio Bazaar
TAKESHI KABURAGI
Thanks for shopping with us today!
 The following are the details of your order.
 ------------------------------------------------------
 Order Number: 10xxxx
 Date Ordered: Friday 29 November, 2013
 Detailed Invoice:
 https://www.seeedstudio.com/depot/index.php?main_page=account_history_info&order_id=10xxxx
Products
 ------------------------------------------------------
 1 x Fusion PCB (PCB08511P) = $42.90
 File D101025_31647_gvc_r2_20131128_fusionpcb.zip
 Layer 1
 PCB Thickness 1.6mm
 PCB Dimension 5cm Max*10cm Max
 PCB Color Green
 Surface Finish Hasl
 E-Test 100% E-test(Free)
 PCB Qty. 20
------------------------------------------------------
 Sub-Total: $42.90
 Fedex (Shipping to JP. Weight 0.73kg): $26.54
 Total: $69.44
Delivery Address
 ------------------------------------------------------
 Future Versatile Group
 TAKESHI KABURAGI
 1-18-5 Alcazar 201, YEBISU, SHIBUYA
 ?TOKYO, 150-0013
 Japan
Billing Address
 ------------------------------------------------------
 Future Versatile Group
 TAKESHI KABURAGI
 1-18-5 Alcazar 201, YEBISU, SHIBUYA
 ?TOKYO, 150-0013
 Japan
Payment Method
 ------------------------------------------------------
 PayPal
This email address was given to us by you or by one of our customers. If you
 feel that you have received this email in error, please send an email to
 info@seeedstudio.com
This email is sent in accordance with the US CAN-SPAM Law in effect
 01/01/2004. Removal requests can be sent to this address and will be honored
 and respected.

確実に受け取りたいので、送付先は会社にしてます。

あとは届くのを楽しみに待ちましょう。:-)
